上次篇~型修-面板改液晶幕暨公板教(LVDS面板)
再次推出集~型修-面板改液晶幕暨公板教(TTL面板)
直接看面板吧!

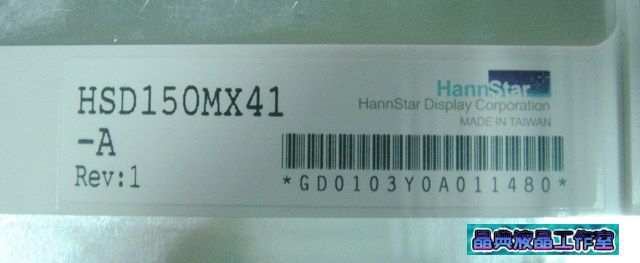

是瀚宇彩晶的面板.

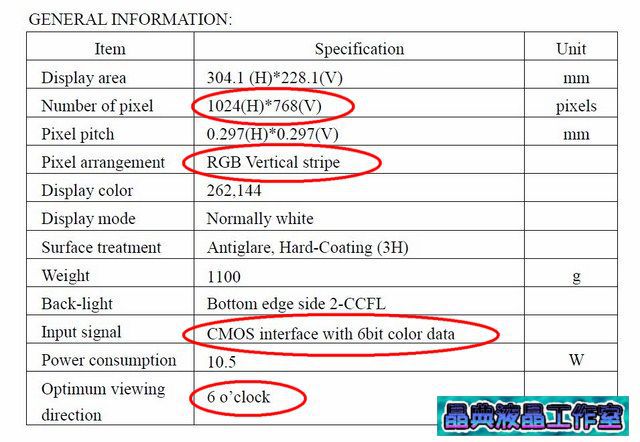

是它的部份面板格.


由面板格得知.面板解析度是1024*768.
是於双6位TTL接口(S6T)的面板.
像素是以R.G.B垂直排列.
屏是3.3V.

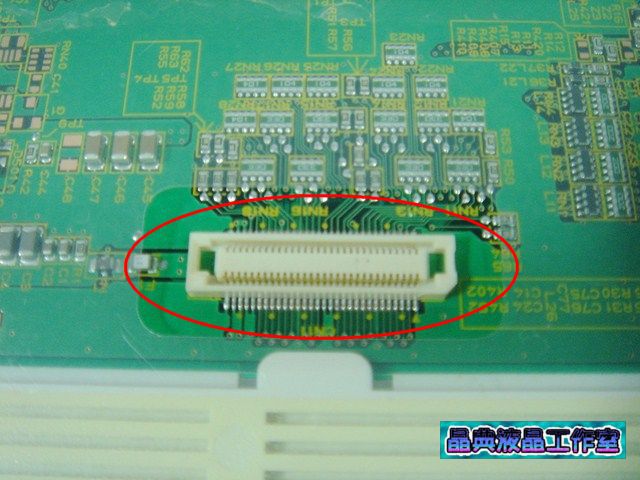

它的屏接口是60扣的接座.

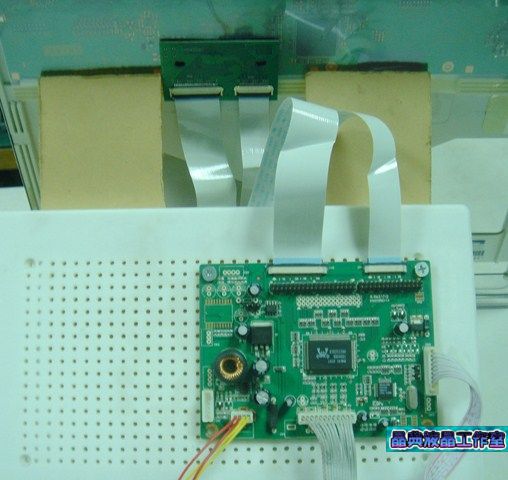

找RM3331B的公板.

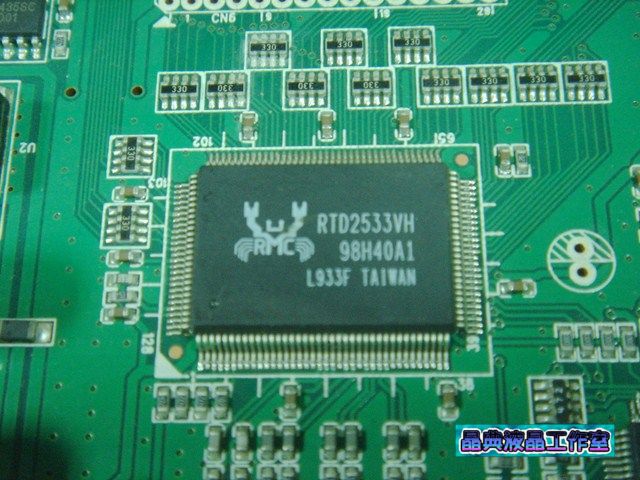

主控IC是RTD2533.是之光.
一是式的公板.不像鼎科2621是跳帽式的.
我目前已通用程序在面了.
1024*768可以用.

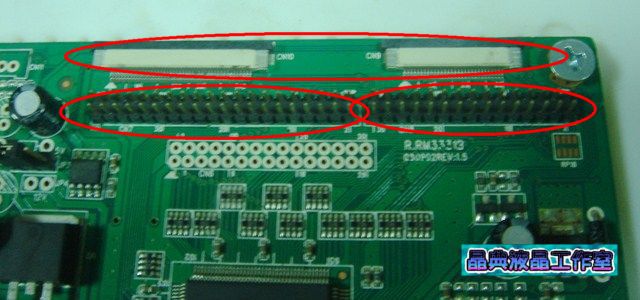

它的屏接口可支援LVDS和TTL.
所以拿它上集那面板也是可以的.


因今天是TTL面板.

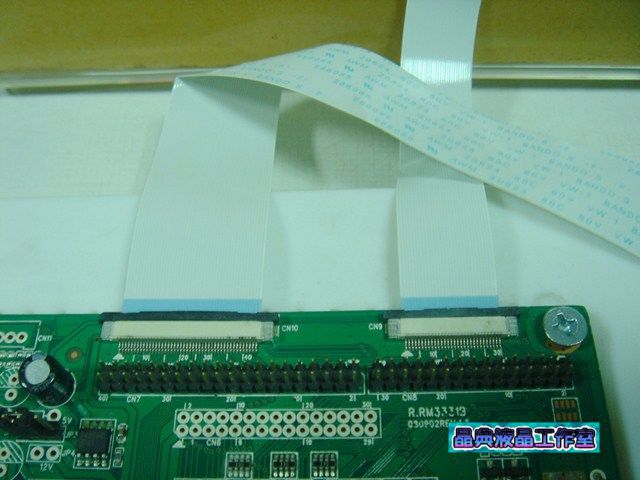

所以我接上30+45的FFC扁平排.

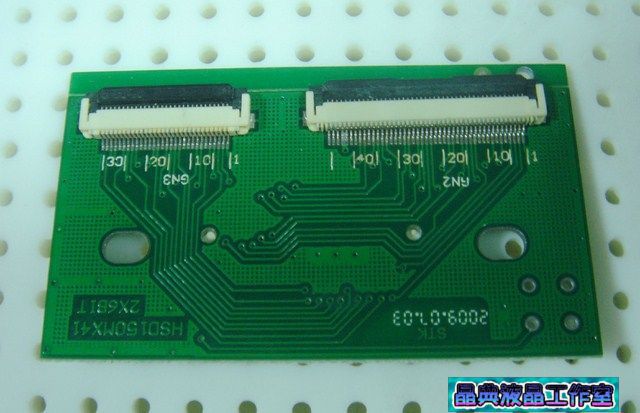

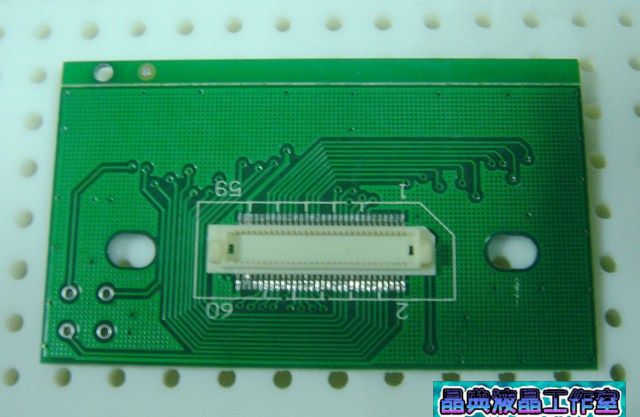

要搭配30+4560PIN的接板.

接起就.


如此就可接上面板了.

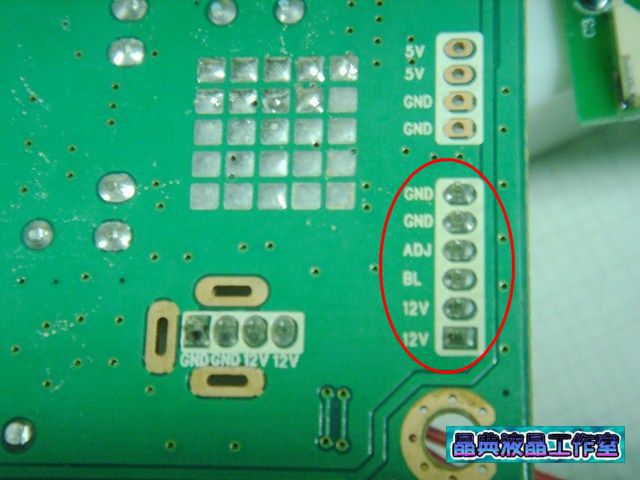

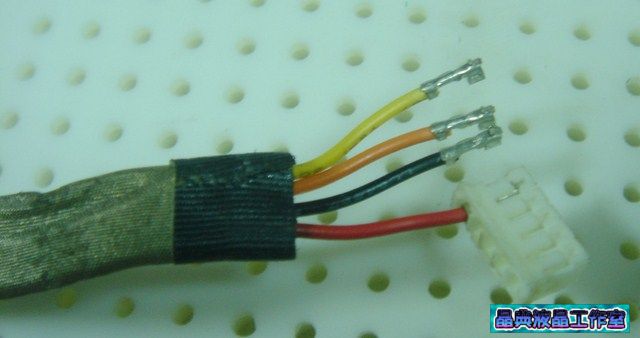

再找出大口的高板(上集好像漏了).

公板後面都有接高板接定.

定找出高板的定.我就作接吧!

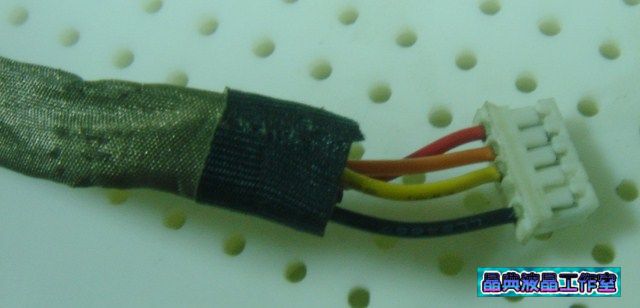

好了就把它接起.

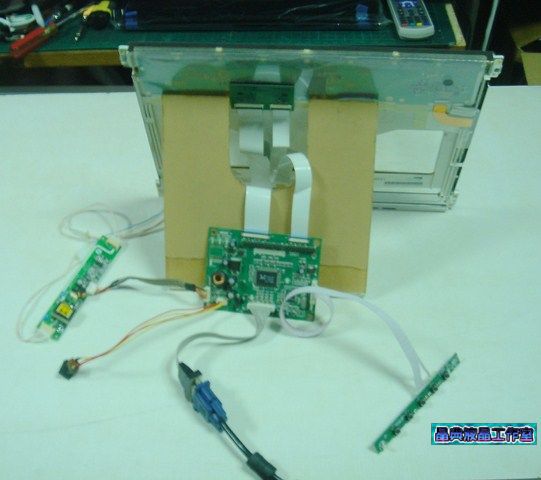

全部配完成.



得板的屏要把它整3.3V.不然可是面板的.

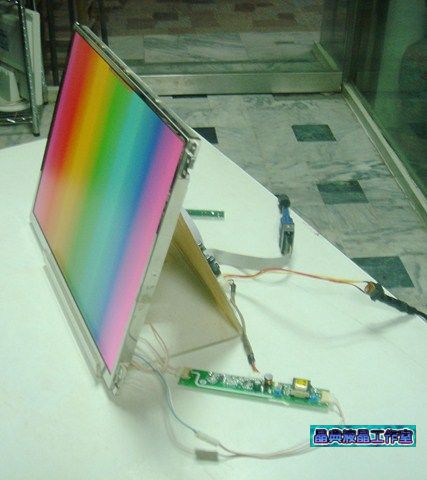

上屏成功.

如果再搭配幕.又是一台液晶幕了.

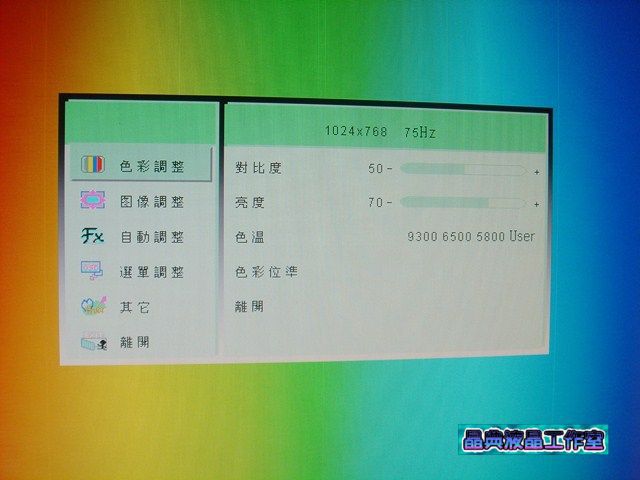

是板的OSD.
